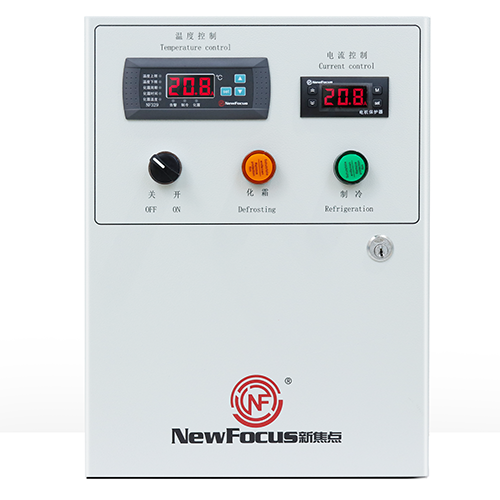

產品概述

產品概述

主要功能參數

• 電源電壓：三相五線制（或三相四線制）380V AC±10﹪,50Hz

• 使用環境： 溫度-10℃～50℃，濕度≤85%，無凝露。

• 測溫范圍：-50～150C（分辨率0.1C) -58～302F（分辨率0.1F)。

• 控溫范圍：-45～145C（分辨率0.1C) -50～300F（分辨率0.1F)。

• 電流設定：1～50 A可設定（大功率的1～100 A可設定）

• 電流測量精度：±1%

• 壓縮機額定功率及出廠設定的保護電流：

•

• 溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K

• 箱體尺寸：300*400*150 mm(3.8~12.5KW,) 350*450*150 mm(12.5~18KW)

主要功能特點

• 溫度控制（可設定制冷/制熱模式）。

• 壓縮機運行三相電流顯示，缺相、過載保護、相序保護。

• 壓縮機開機延時保護；溫控探頭異常告警；一路外部告警信號輸入。

• 化霜模式可選；化霜時間可設定。

• 帶RS485通訊，可接入遠程控制。

• 帶高低溫報警。

• 密碼口令功能，防止無關人員亂動參數；華氏攝氏轉換。

特色亮點

• 1、四位數碼管顯示，精確度更高，電機保護器管內以中文字幕顯示“過載”“缺相”“告警代碼”，方便讀取。

• 2、按鍵采用烤漆噴繪，字樣不易脫落。

• 3、防呆設計，后背端口有數字刻度，方便接線。

• 電路圖

•




操作步驟

• 1、按照接線圖連接好電源線、負載線、傳感器信號線等；

• 2、檢查壓縮機及風機運轉方向是否正確，否則改變負載線順序；

• 3、根據實際使用要求設置溫度設定值及偏差值；設置壓縮機停機保護時間；

• 4、根據實際使用要求設置壓縮機工作方式（制冷、制熱）；

• 5、根據實際使用要求設置電動機額定工作電流；設置缺相、過載保護電流；設置電動機過載動作時間；設置電動機缺相動作時間；

• 6、設置溫度；

• 7、設置電動機額定電流；

安全規則

• 1.應確保電控箱殼體良好接地！

• 2.電控箱配用機組功率不得超過最大允許負載！

• 3.本產品需由專業人員安裝調試；

• 4.須遵守機電設備安裝的通用規則；

• 5.嚴格按照接線端子圖連接相關線路；

• 6.本控制箱上所標注的功率只針對壓縮機，用戶在實際使用過程中如要將風機、冷凝器和壓縮機并在一個交流接觸器上使用，請選擇大一號的功率，否則，由此引起的問題不屬于本公司售后受理的范疇。

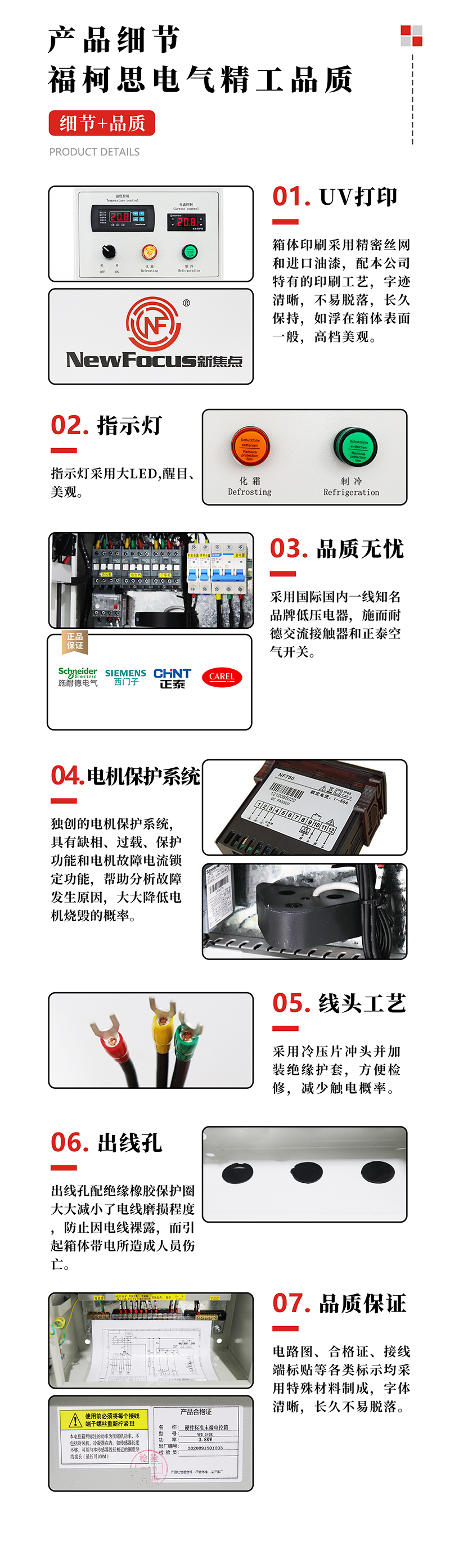

細節圖

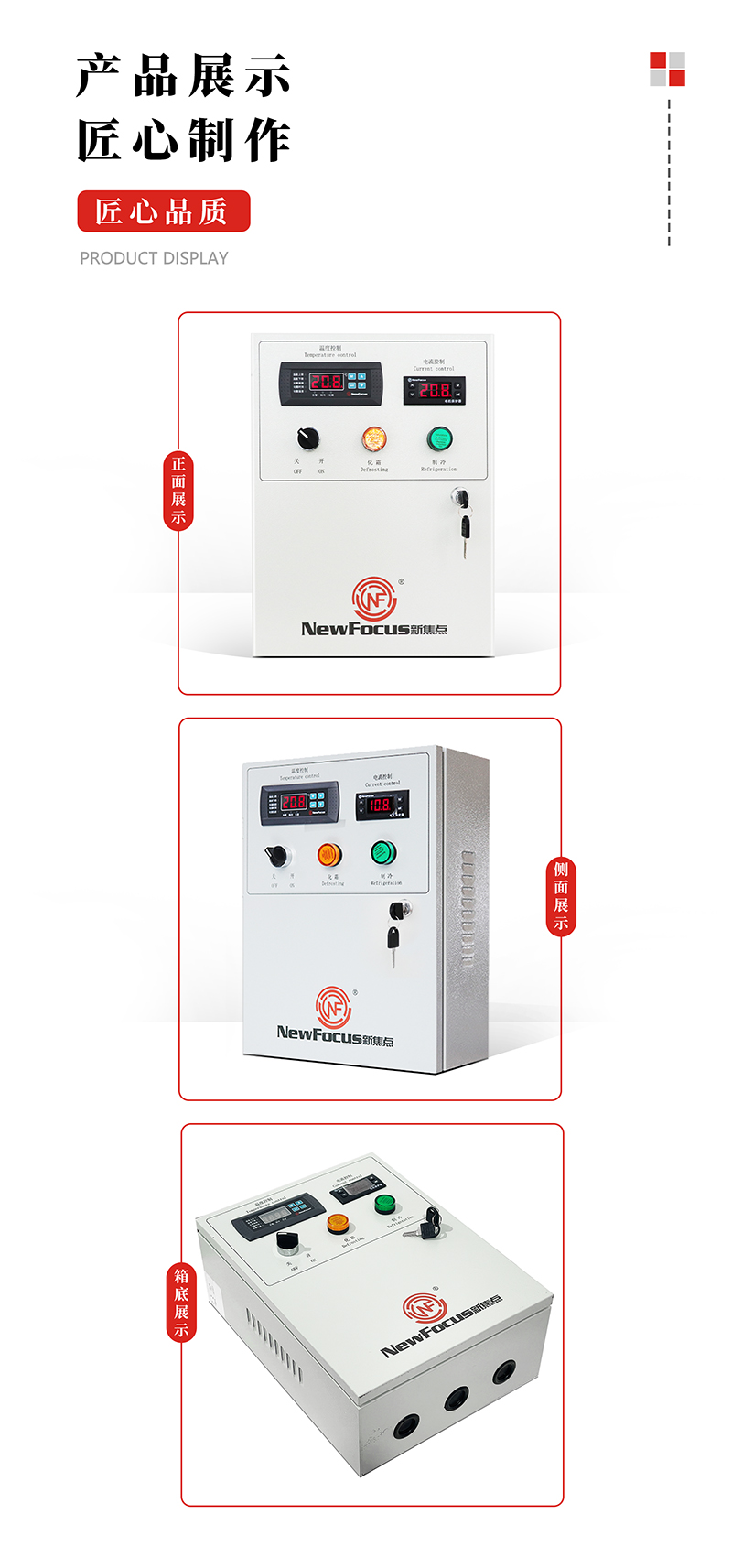

產品展示

質保及免責申明

質保及免責申明

質保

• 質保期：自購買之日起控制器保修一年，其它電氣原件三個月；

• 質保失效：存在以下情況之一質保自動失效：

• A.使用條件超出本產品規定；

• B.不正確的維護；

• C.擅自更改、人為損壞或錯誤使用；

• D.無本產品購銷憑證；超出產品質保期；標貼撕毀，無法辨認出廠日期。

免責申明

• A、本公司所生產的溫控器、電流表、電源保護器均為常規的溫度控制和設備保護裝置，訂購和使用前請仔細閱讀產品說明和相關技術參數要求，若您使用的設備有較高的或超出本公司產品所控制或保護范疇的要求，請另行增加相應的保護裝置。

• B、因使用本公司產品所產生的特別損失、間接損失及其他相關損失，本公司不承擔責任。

• C、用戶將本公司產品用于與人身財產安全密切的相關場合時，請根據情況增加相應的安全措施或設計。

安全運輸

工作環境
