產品概述

主要功能

溫度顯示、溫度控制（可設定制冷/制熱模式）、壓縮機開機延時保護、溫度探頭故障時可以按設定的開停比定期運行、兩種化霜模式（電熱、熱氣）、三種化霜啟動模式（時間間隔、累計壓縮機運轉時間、實時鐘）、兩種化霜結束模式（定時、溫度時間雙重控制）、化霜滴水、手動化霜、七種風機運行模式（風機提前/延時啟動、延時停止、溫控啟停、時控啟停、常開、常停、化霜時啟動或停止）、高低溫告警、傳感器異常告警、一路外部告警信號輸入、密碼口令、實時鐘、華氏攝氏轉換。

主要技術指標

• 溫度范圍 ： -50～150°C（分辨率0.1°C) -58～302°F（分辨率0.1°F)

• 電源電壓 ： 220V±10%或380V±10%， 參見產品后貼

• 使用環境 ： 溫度-30℃～80℃，濕度≤85%，無凝露。

• 輸出觸點容量： 8A/250VAC (均為純阻性負載)

• 溫度傳感器 ： NTC R25=5kΩ,B(25/50)=3470K

特色亮點

• 1、 按鍵采用烤漆噴繪，字樣不易脫落。

• 2、 防呆設計，后背端口有數字刻度，方便接線。

接線圖

注意事項

• 1、使用前務必仔細研讀本說明書，正確設置控制器參數。

• 2、溫度傳感器請放置在風機回風處。

• 3、蒸發器傳感器固定在蒸發器回氣管上面，不使用蒸發器傳感器時，請將參數F59設為No，否則會產生告警。

• 4、請使用本公司隨機配置的溫度傳感器。

• 5、控制器內部實時鐘采用超級電容供電，在停電后能保持實時鐘運行三天，如果停電時間超過三天，可能要重新校準實時鐘。

產品展示

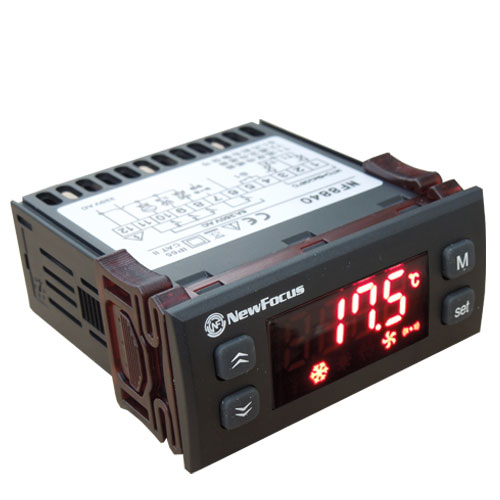

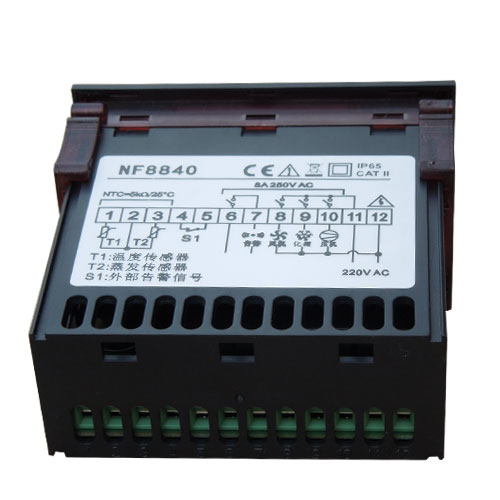

外觀圖

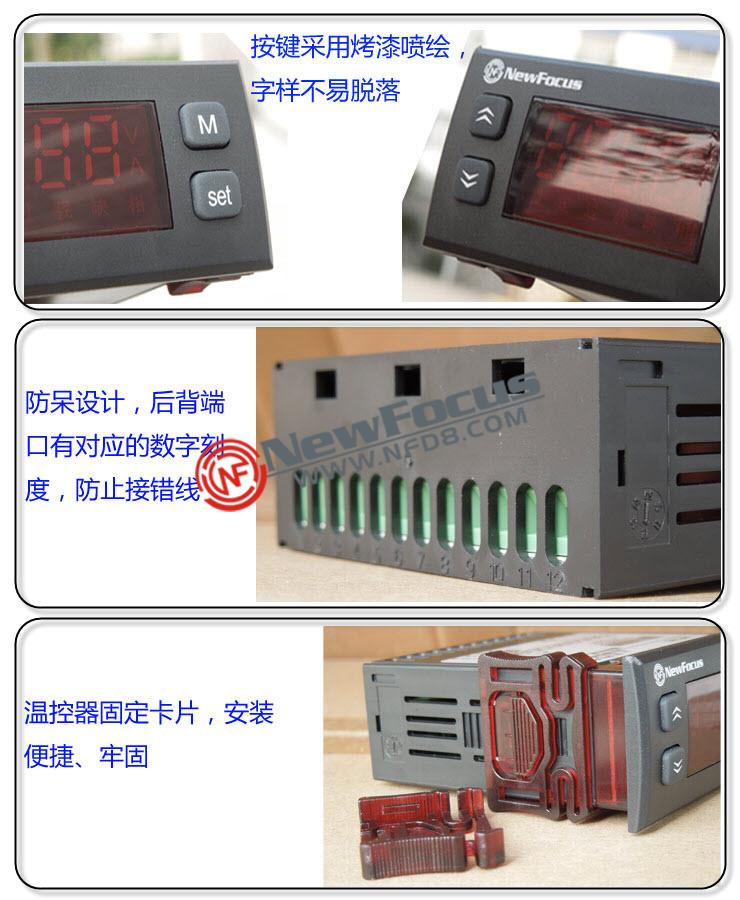

細節圖

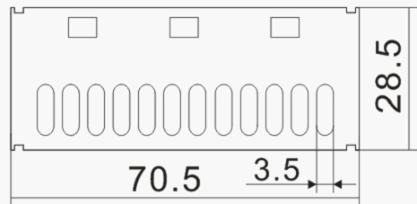

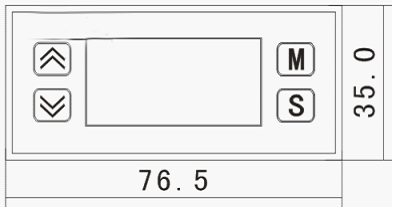

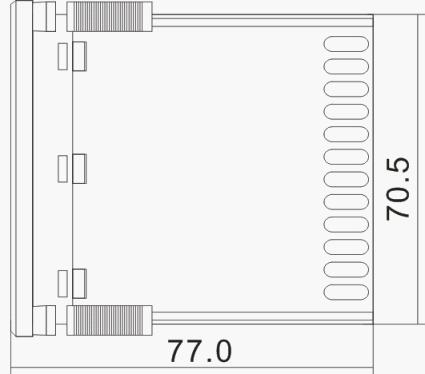

安裝示意圖

(1)

(2)

(3)

質保及免責申明

質保及免責申明

質保

• 質保期：自購買之日起控制器保修一年，其它電氣原件三個月；

• 質保失效：存在以下情況之一質保自動失效：

• A.使用條件超出本產品規定；

• B.不正確的維護；

• C.擅自更改、人為損壞或錯誤使用；

• D.無本產品購銷憑證；超出產品質保期；標貼撕毀，無法辨認出廠日期。

免責申明

• A、本公司所生產的溫控器、電流表、電源保護器均為常規的溫度控制和設備保護裝置，訂購和使用前請仔細閱讀產品說明和相關技術參數要求，若您使用的設備有較高的或超出本公司產品所控制或保護范疇的要求，請另行增加相應的保護裝置。

• B、因使用本公司產品所產生的特別損失、間接損失及其他相關損失，本公司不承擔責任。

• C、用戶將本公司產品用于與人身財產安全密切的相關場合時，請根據情況增加相應的安全措施或設計。

安全運輸

工作環境
